Spécifications et prix des transformateurs montés sur socle- : triphasé de 500 à 5 000 kVA

Les transformateurs montés sur socle-sont très importants dans les configurations électriques actuelles. Ce sont ces boîtes métalliques robustes posées sur des dalles en béton, qui manipulent généralement des lignes souterraines. Ils abaissent la haute tension en toute sécurité afin que les bâtiments, les usines et les quartiers puissent réellement utiliser l'électricité.

Ce guide se concentre surmodèles triphasés-de 500 kVA à 5 000 kVA-le type que vous voyez alimenter des sites commerciaux, des installations industrielles ou de grands complexes résidentiels. Nous passerons en revue les principales spécifications, les prix approximatifs (à partir de 2026), les avantages et les inconvénients et des conseils pour choisir le bon.

Si vous êtes un ingénieur évaluant un projet, un gestionnaire d'installations budgétisant des mises à niveau ou simplement quelqu'un qui a besoin d'une alimentation fiable sans soucis,-c'est pour vous.

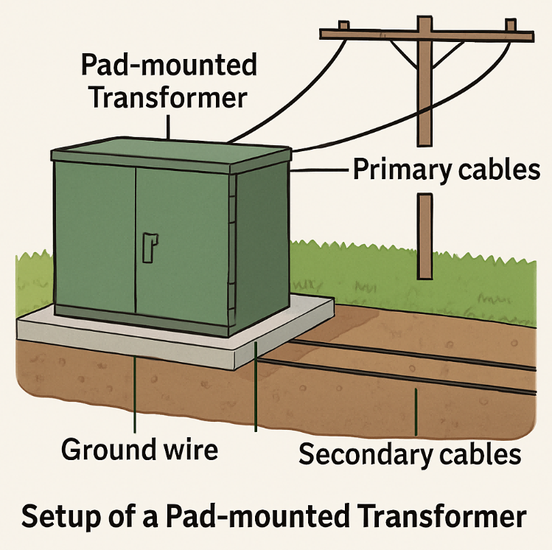

Fondamentalement, il s'agit d'un transformateur de distribution niché dans un boîtier métallique solide et résistant aux intempéries, boulonné à une dalle de béton. Grâce à sa conception, tout est bien verrouillé-aucune pièce sous tension exposée-il est donc inviolable-inviolable et sécurisé en présence de personnes.

Ils sont parfaits partout où l'électricité est souterraine (pensez aux villes, aux banlieues, aux centres commerciaux). La haute tension entre, est réduite à quelque chose d'utilisable comme 480 V ou 208 V, et se dirige vers les lumières, les machines, le CVC, etc.

Avantages remarquables :

Entièrement fermé → pas de falsification facile ni de contact accidentel

Assez compact → idéal lorsque l'espace est restreint

L'accès pour la maintenance est simple (portes, compartiments)

Ils résistent à la pluie, à la neige, à la chaleur et à tout ce qui est-résistant à la vie en extérieur.

Ces unités sont des bêtes de somme pour les charges moyennes-à-grandes. La capacité va de 500 kVA à 5 000 kVA, ils s'adaptent donc à tout, des bureaux de taille moyenne-aux installations industrielles lourdes.

Éléments clés à considérer :

Tensions nominales(primaire comme 12,47 kV, 34,5 kV ; secondaire 480Y/277, 208Y/120, etc.)

Refroidissement-généralement rempli d'huile-(ONAN/KNAN) pour une utilisation en extérieur, ou de type sec-si à l'intérieur/aucune fuite souhaitée

Isolation- l'huile minérale est standard et bon marché ; certains deviennent synthétiques ou FR3 pour une meilleure sécurité incendie/raisons environnementales

Efficacité- Les modèles conformes au DOE 2016 (ou plus récent) gaspillent moins d'énergie, ce qui s'accumule rapidement sur les grandes unités.

Une efficacité accrue=des factures d'électricité réduites à long terme-. De plus, la plupart sont dotés d'une protection contre les surcharges, de fusibles, de parafoudres et d'une conception à front mort-pour plus de sécurité.

La répartition principale est le type-rempli d'huile ou le type sec-.

Rempli d'huile-- très courant à l'extérieur. Excellent refroidissement, longue durée de vie, supporte bien les charges lourdes.

Type sec-- mieux pour les endroits intérieurs ou super-sensibles (pas d'huile=pas de risque de déversement).

Spots typiques vous les trouverez :

Immeubles de bureaux et centres commerciaux

Usines et entrepôts

Complexes d'appartements et lotissements avec service souterrain

Hubs de recharge pour véhicules électriques, centres de données, fermes solaires (options d'alimentation en boucle ou radiale)

La conception fermée et discrète-garde les choses en sécurité et hors de vue-aucune clôture n'est nécessaire dans la plupart des cas.

Les prix varient beaucoup en fonction de la taille du kVA, des enroulements (cuivre ou aluminium), de la classe de tension, des accessoires (comme les jauges, les robinets, le fluide FR3), du fabricant et de son efficacité sur la liste UL-/DOE-.

Facteurs importants :

Plus grand kVA = prix plus élevé (pas de surprise)

Les enroulements en cuivre coûtent plus cher mais fonctionnent plus frais/durent plus longtemps

Les tensions personnalisées ou les extras s'additionnent rapidement

Gammes approximatives (USD, unités neuves approximatives, sans compter l'installation/l'expédition) :

500 kVA → 10 000 $ à 25 000 $ (souvent 15 000 $ à 20 000 $ pour un remplissage d'huile standard-)

1 000 kVA → 25 000 $ – 55 000 $

2 500 kVA → 60 000 $ à 120 000 $ (certains devis atteignent 90 000 $ à plus de 100 000 $)

5 000 kVA → 100 000 $ à 200 000 $ ou plus

(Il s'agit de chiffres approximatifs nord-américains- ; le FOB chinois peut être inférieur par kVA, de l'ordre de 30 à 70 $/kVA selon la taille.)

N'oubliez pas : l'installation (pad, câblage, permis) et l'entretien continu peuvent doubler le coût réel au fil du temps. Une unité solide et efficace est rentabilisée grâce à moins de pertes et de pannes.

L'installation nécessite une dalle de béton plate et solide (le niveau n'est pas-négociable), un bon dégagement et le respect des codes locaux/NEC. Les professionnels gèrent la mise à la terre, les terminaisons de câbles et les tests.

La maintenance les fait bourdonner :

Contrôles visuels annuels (connexions, boîtier, absence de fuite)

Échantillonnage/test d'huile sur les unités d'huile

Surveillance de charge/température

Nettoyer les bagues, vérifier les fusibles/parafoudres

Détectez les petits problèmes le plus tôt possible → évitez les temps d'arrêt coûteux. Faites toujours appel à des électriciens qualifiés-la sécurité en premier.

Commencez par votre charge réelle : calculez la demande actuelle ainsi qu’une certaine marge de croissance.

Pensez ensuite à l’environnement :

De plein air? L'huile-remplie gagne généralement.

Intérieur/espace restreint/risque d’incendie ? Passez au type sec-.

Budget serré ? Équilibrez le coût initial et les économies d’énergie à vie.

Doit-vérifier :

Capacité et tensions exactes

Type de refroidissement

Cote d'efficacité

Fonctions de sécurité (front mort-, inviolabilité)

Discutez avec un fournisseur ou un ingénieur -ils analyseront les chiffres et repéreront les pièges.

Options de refroidissement ?Principalement rempli d'huile-pour l'extérieur, de type sec-pour l'intérieur.

Fréquence d'entretien ?Les inspections annuelles sont standard ; plus s'il s'agit d'un site difficile ou d'une charge lourde.

Qu’est-ce qui détermine le prix ?Taille, matériaux, spécifications, marque et extras comme le type de fluide.

Des dispositifs de sécurité ?Oui-portes inviolables-portes inviolables,-face avant, fusibles, décompression.

Intégration renouvelable ?Bien sûr, beaucoup fonctionnent très bien avec les configurations solaires/éoliennes/BESS.

Des problèmes écologiques liés au pétrole ?Les modèles modernes utilisent de l'huile sans -PCB ou du FR3 biodégradable pour réduire les risques.

Les transformateurs triphasés-montés sur socle-dans la gamme de 500 à 5 000 kVA sont des éléments de base fiables pour la distribution souterraine. Obtenez les bonnes spécifications, le refroidissement et l'efficacité, et vous bénéficierez d'une alimentation sûre et efficace pendant des années, avec des coûts initiaux et de fonctionnement raisonnables.

Prenez le temps d'adapter l'unité à vos besoins réels (charge, site, budget). Faites cela et vous êtes prêt à bénéficier de performances solides et sans tracas. Si vous magasinez maintenant, n'hésitez pas à donner des détails.-Je peux vous aider à affiner les options !
