Salut! En tant que fournisseur de transformateurs secs, on me pose souvent des questions sur l'impédance de ces transformateurs. Alors, j'ai pensé que je prendrais quelques minutes pour tout expliquer pour vous.
Tout d’abord, parlons de ce qu’est réellement l’impédance. En termes simples, l'impédance est une mesure de la résistance d'un circuit au flux de courant alternatif (AC). C'est une combinaison de résistance (qui s'oppose au flux de courant) et de réactance (qui est liée aux champs magnétiques et électriques dans le circuit). Pour les transformateurs de type sec, l'impédance joue un rôle crucial dans la façon dont ils fonctionnent et interagissent avec le système électrique auquel ils sont connectés.
L'impédance d'un transformateur de type sec est généralement exprimée en pourcentage. Ce pourcentage représente la chute de tension qui se produit aux bornes du transformateur lorsqu'il transporte son courant nominal. Par exemple, si un transformateur a une impédance de 5 %, cela signifie que lorsqu'il fonctionne à son courant à pleine charge, il y aura une chute de tension de 5 % aux bornes des enroulements du transformateur.
Maintenant, pourquoi est-ce important ? Eh bien, l'impédance d'un transformateur de type sec affecte plusieurs aspects de son fonctionnement.
1. Limitation du courant de court-circuit
L'une des fonctions les plus importantes de l'impédance du transformateur est de limiter le courant de court-circuit. Lorsqu'un court - circuit se produit dans un système électrique, une très grande quantité de courant peut circuler. Si le transformateur n'avait pas un certain niveau d'impédance, ce courant de court-circuit pourrait être extrêmement élevé, ce qui pourrait endommager le transformateur et d'autres équipements du système. Un transformateur à impédance plus élevée limitera plus efficacement le courant de court-circuit. Par exemple, si vous disposez d'un transformateur avec un pourcentage d'impédance plus élevé, disons 8 % au lieu de 5 %, le courant de court-circuit sera plus faible. Cela contribue à protéger l'infrastructure électrique des effets potentiellement destructeurs des courants de court-circuit élevés.
2. Régulation de tension
L'impédance a également un impact sur la régulation de la tension. La régulation de tension fait référence à la capacité du transformateur à maintenir une tension de sortie constante lorsque la charge sur le transformateur change. Un transformateur avec une impédance plus faible aura généralement une meilleure régulation de tension. Lorsque la charge sur le transformateur augmente, la chute de tension aux bornes des enroulements du transformateur (en raison de son impédance) entraînera une diminution de la tension de sortie. Une impédance plus faible signifie que cette chute de tension sera plus petite, donc la tension de sortie restera plus proche de la tension nominale.
3. Fonctionnement parallèle
Si vous envisagez d'utiliser plusieurs transformateurs secs en parallèle, l'impédance de chaque transformateur doit être soigneusement étudiée. Des transformateurs ayant des valeurs d'impédance similaires doivent être utilisés pour un fonctionnement en parallèle. Si les valeurs d'impédance sont trop différentes, les transformateurs risquent de ne pas partager la charge de manière égale. Un transformateur peut finir par supporter plus de charge que les autres, ce qui peut entraîner une surchauffe et une défaillance prématurée du transformateur surchargé.
Maintenant, comment l'impédance d'un transformateur de type sec est-elle déterminée ? Cela dépend de plusieurs facteurs.
Facteurs de conception
La conception physique du transformateur a un impact important sur son impédance. Le nombre de tours dans les enroulements, la taille et la forme du noyau ainsi que l'espacement entre les enroulements jouent tous un rôle. Par exemple, augmenter le nombre de tours dans les enroulements augmentera généralement l'impédance. Le matériau utilisé pour les enroulements et le noyau affecte également l'impédance. Différents matériaux ont des propriétés électriques différentes, qui peuvent influencer la façon dont le transformateur résiste au flux de courant.
Processus de fabrication
Le processus de fabrication peut également affecter l'impédance. Des techniques de bobinage précises sont nécessaires pour garantir que l'impédance se situe dans la plage spécifiée. Toute variation dans le processus d'enroulement, telle qu'un enroulement inégal ou une épaisseur d'isolation incorrecte, peut entraîner un écart de l'impédance par rapport à la valeur de conception.
En tant que fournisseur de transformateurs secs, nous proposons une large gamme de produits avec différentes valeurs d'impédance pour répondre aux divers besoins de nos clients. Par exemple, nous avons leVentes chaudes de haute qualité 10kv 500kVA transformateur de type sec triphasé prix d'usine. Ce transformateur est conçu pour fournir des performances fiables dans divers systèmes électriques, et son impédance est soigneusement conçue pour offrir une limitation optimale du courant de court-circuit et une régulation de la tension.

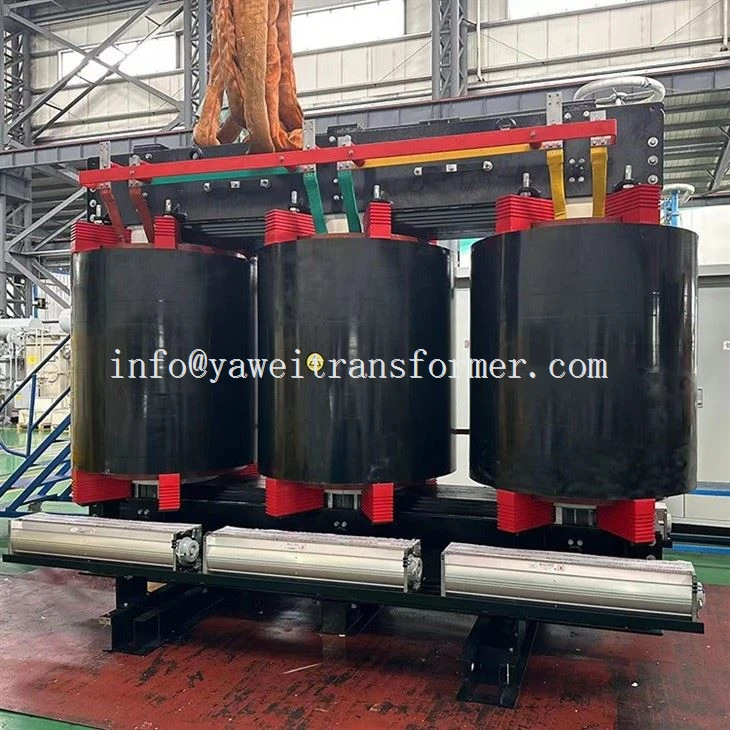

Un autre produit de notre gamme est leTransformateur marin de type sec. Ces transformateurs sont spécialement conçus pour les applications marines, où ils doivent résister à des conditions environnementales difficiles. L'impédance de ces transformateurs est ajustée pour garantir un fonctionnement stable dans les systèmes électriques uniques que l'on trouve sur les navires.
Nous avons également leTransformateur abaisseur de type sec moulé en résine époxyde en aluminium de 2000 KVA 4.16KV. Ce transformateur haute capacité a une valeur d'impédance optimisée pour les applications industrielles à grande échelle, offrant un transfert de puissance efficace et une protection contre les courts-circuits.
Si vous recherchez un transformateur de type sec, il est important de choisir la bonne impédance pour votre application spécifique. Vous devez prendre en compte des facteurs tels que la taille de votre système électrique, les variations de charge attendues et le niveau de protection contre les courts-circuits requis. Notre équipe d'experts est toujours prête à vous aider à faire le bon choix. Nous pouvons analyser les besoins de votre système électrique et recommander le transformateur le plus adapté avec la valeur d’impédance appropriée.
Que vous soyez propriétaire d'une petite entreprise à la recherche d'une alimentation électrique fiable ou d'une grande entreprise industrielle ayant besoin de transformateurs haute capacité, nous avons les produits et l'expertise pour répondre à vos besoins. N'hésitez pas à nous contacter pour discuter de vos besoins et démarrer le processus d'approvisionnement. Nous nous engageons à vous fournir des transformateurs secs de haute qualité à des prix compétitifs.
Références
- "Ingénierie des transformateurs : conception, technologie et tests" par John J. McPartland
- Roger C. Dugan, Mark F.
